SOFiSTiK 3D FEM professional
Paquet pour l’analyse BIM et dimensionnement 3D

Le nouveau paquet 3D FEM Professional répond aux exigences de conceptions actuelles liées aux processus de Building Information Modelling (BIM) à travers l’utilisation de la plateforme Autodesk® Revit®. L’analyse 3D et le dimensionnement de tout type d’élément standard est possible.

L’interface SOFiSTiK pour Revit (FEA Extension pour Revit) utilise les modèles BIM 3D pour générer et mailler non seulement des modèles d’analyse 3D mais aussi des sous-modèles 2D et 3D. Les appuis et leurs raideurs élastiques correspondantes sont alors déterminés automatiquement par le logiciel. Enfin, l’add-on SOFiPLUS pour Autodesk® AutoCAD® permet la saisie de sections et systèmes de manière graphique.



Les fonctionnalités

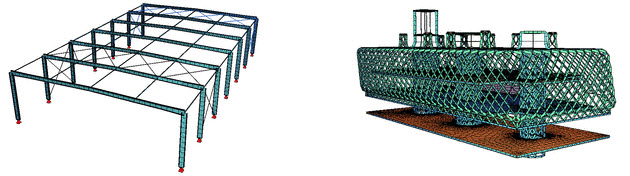

  • Éléments Finis 3D de type poutre, coque, dalle et voile.
  • Sections de poutre quelconques avec définition graphique.
  • Poutre en T et T-inversé comme élément fini poutre.
  • Génération et calcul automatique des appuis élastiques de systèmes 2D issus de modèles BIM 3D.
  • Dimensionnement 3D B.A. à l’ELU et l’ELS selon diverses normes (p.ex. EN 1992 avec ANs : NF, BS, EHE, FIN, IDM; BS 8110, SNIP)
  • Analyse 2D non-linéaire de dalles selon l’Eurocode pour des déformations réalistes et un dimensionnement plus économique.
  • Appui réparti élastique non-linéaire de plaque (rupture en traction).
  • Dimensionnement acier selon l’Eurocode (EE, EP pour les sections de classes 1-3).
  • Post-traitement graphique interactif et impression.

Configuration requise

  • Pour une modélisation graphique avec SOFiPLUS, une licence AutoCAD® ou AutoCAD® OEM est requise.
  • Pour un accès complet à la modélisation BIM, Autodesk® Revit® est requis.
