SOFiSTiK Bridge Modeler (SBM)
Plugin Revit

SOFiSTiK Bridge Modeler est une extension pour Autodesk® Revit® 2019 pour la conception et planification BIM de ponts. Cette application permet la modélisation 3D de ponts paramétrisés via des alignements d’axe et des familles génériques.

La modélisation paramétrique permet l’étude de variantes et réduit les délais et coûts de planification. La paramétrisation du modèle reste disponible durant la durée totale du projet, permettant des modifications à tout moment de manière consistante.

Le produit comprend les outils logiciels ainsi que des gabarits de familles génériques pour la création du super- et sous-structures. Ces familles peuvent facilement être modifiées et il est possible de créer ses propres familles afin de s’adapter aux besoins de l’entreprise et/ou du projet.
Des éléments additionnels d’équipements de pont, tels que parapets et garde-corps, peuvent aussi être créés. Des coupes transversales, vues en plans, coupes longitudinales et points d’élévation peuvent être générés automatiquement pour la documentation et cotation de la structure

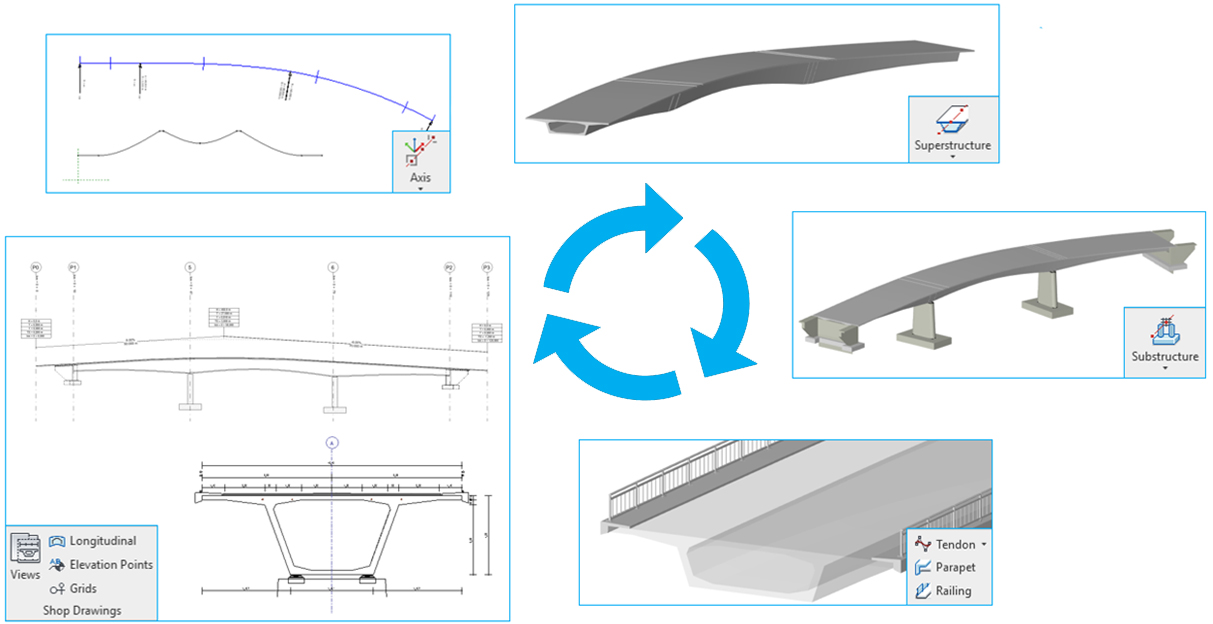

SOFiSTiK Bridge Modeler utilisation

Les fonctionnalités de Bridge Modeler

  • Création d’axe 3D de pont via des informations d’alignement.
  • Création des composants de superstructure de pont via l’utilisation de profils paramétriques et de la géométrie d’un axe.
  • Création de composants de sous-structure via l’utilisation de familles génériques.
  • Création d’éléments d’équipement de pont, tels que parapets et garde-corps.
  • Création de câbles de précontraintes personnalisés.
  • Paramétrisation complète pour axes, superstructures, sous-structures, parapets et garde-corps.
  • Génération automatique de vues en coupes avec cotation et vue en plan avec informations d’alignement.
  • Génération automatique de représentation en coupe longitudinale avec informations d’alignement vertical.
  • Création de tableaux avec points d’élévation.
  • Création d’un modèle solide 3D issu de projets SOFiSTiK pour toute structure créée avec des lignes structurelles (SLNs).

Workflow BIM : Ouvrage d’art

SOFiSTiK Bridge Modeler - BIM Workflow ouvrage d'art

Tout type de système de pont structural

Caisson

Composite SBM

Composite

Poutre de plaque SBM

Poutre de plaque

Dalle SBM

Dalle

Dalle / Poutre SBM

Dalle / Poutre
