Démarrage d’un projet MEP dans Revit 4/5

4/ Les systèmes MEP

La création est la gestion des systèmes sont essentielles lorsqu’on travaille avec Revit MEP. Les systèmes représentent une connexion logique entre les éléments dans le modèle et permet le transfert d’informations entre les objets. On peut créer des systèmes de gaines, de canalisations, mais aussi des systèmes électriques. Les systèmes électriques ne seront pas abordés dans cet article.

Les gabarits par défaut disponibles à l’installation de Revit ont déjà des systèmes de canalisation prédéfinis avec leurs propres classifications de système qui sont fixes.

Vous pouvez créer de nouveaux types de systèmes, mais uniquement en dupliquant des types existants. Il faut faire attention à dupliquer un système ayant la même classification que celui que l’on veut créer. On peut, par exemple, créer un système d’air neuf à partir d’un système d’air soufflé. Le choix du type de système original à dupliquer est donc important.

Les canalisations

Regardons de nouveau le contenu du gabarit « Systems-DefaultFRAFRA » ; on retrouve des systèmes de canalisation dans l’arborescence du projet.

Les systèmes de canalisation prédéfinis dans le gabarit de systèmes

Figure 16 : Les systèmes de canalisation prédéfinis dans le gabarit de systèmes

On a des systèmes pour la protection incendie, l’évacuation sanitaire, le chauffage, etc. Chacun a ses propres caractéristiques comme le graphisme qui permet de définir la couleur du type de système.

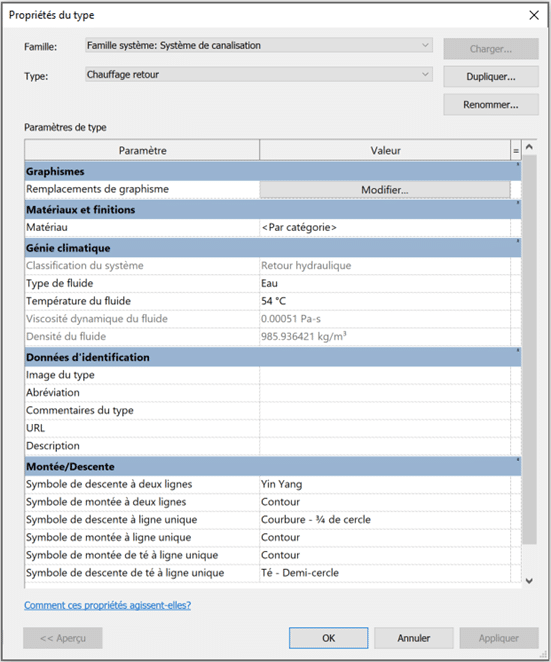

Caractéristiques du type de système « Chauffage retour »

Figure 17 : Caractéristiques du type de système « Chauffage retour »

Les gaines

Le fonctionnement des systèmes de gaine est quasiment identique à celui des canalisations. Ils sont également disponibles à partir de l’arborescence de projet.

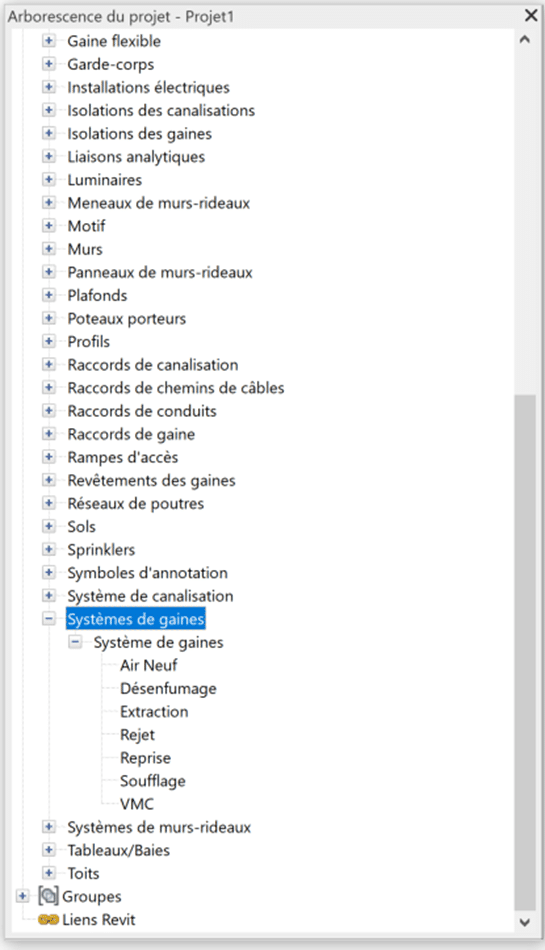

Les systèmes de canalisation prédéfinis dans le gabarit de systèmes

Figure 18 : Les systèmes de canalisation prédéfinis dans le gabarit de systèmes

Si on se focalise sur le type de système VMC, on remarque que la classification est définie sur « Soufflage ». C’est un système qui peut donc être utilisé dans le cas d’un réseau de VMC double flux pour l’air neuf et le soufflage, mais pas dans le cas d’une extraction d’air.

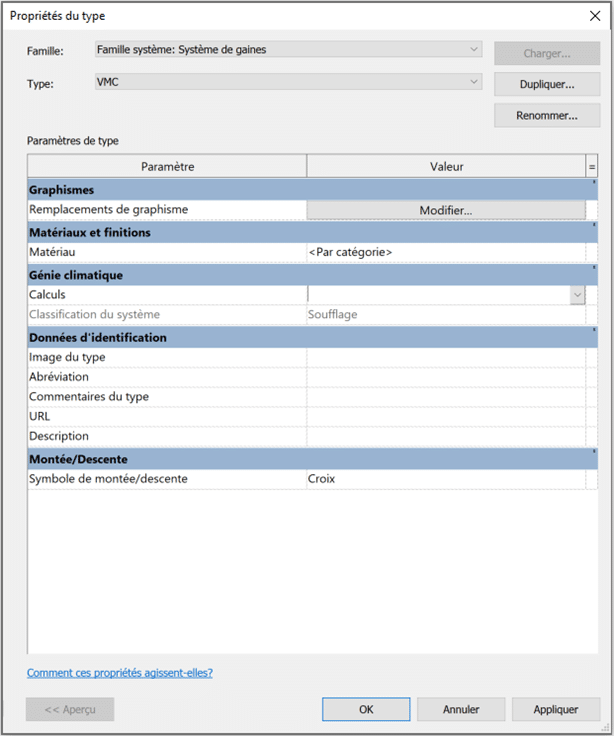

Caractéristiques du type de système VMC

Figure 19 : Caractéristiques du type de système VMC

Le navigateur du sytème

Le navigateur du système permet de visualiser l’ensemble des systèmes, connectés ou non connectés, à partir d’une arborescence.

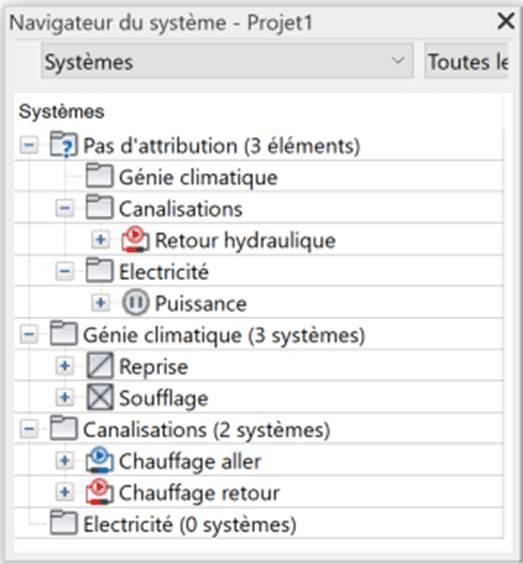

Le navigateur du système

Figure 20 : Le navigateur du système

Remarque : les accessoires et l’isolation des gaines et des canalisations vont, par défaut, hériter du graphisme du système sur lequel ils sont placés. Il est possible de gérer leur représentation indépendamment à travers l’utilisation de filtre. La création et le fonctionnement des filtres seront abordés dans le prochain article.
