Gestion des jonctions de murs, dans Revit

Gestion des jonctions de murs dans Revit

Dans le logiciel Revit, vous pouvez retrouver dans l’onglet « Modifier » le groupe de fonction « Géométrie ». Dans ce groupe, vous pouvez cliquer sur l’outil « Jonction de murs ».

Cet outil modifie la jonction de murs selon 3 possibilités : About, Onglet ou Droit

Dans la barre des options de Revit, vous pouvez choisir parmi les 3 possibilités

Pour obtenir les résultats suivants :

About :

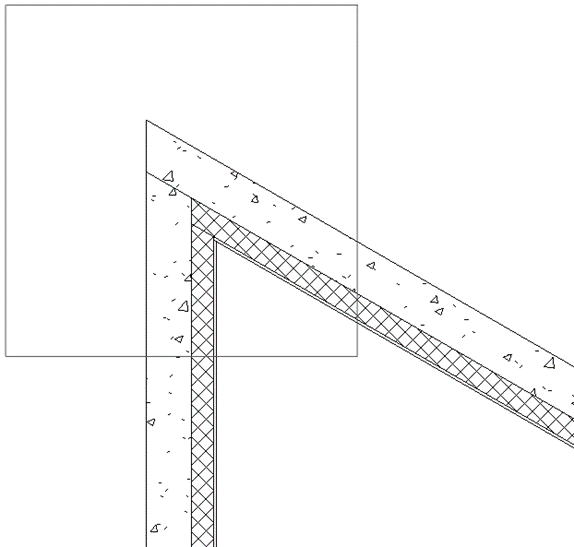

Solution 1

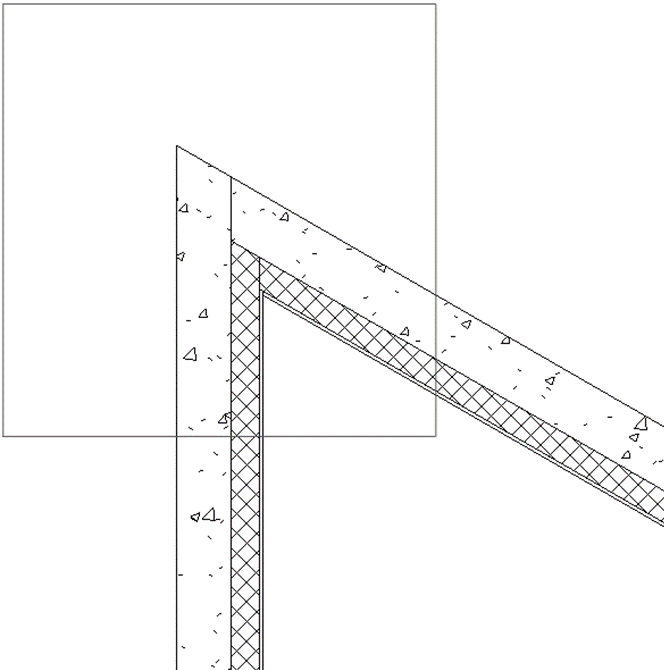

Solutions 2

Astuce : Utiliser les boutons « Précédent » ou « Suivant » pour choisir une solution.

Information : Vous pouvez gérer la
jonction de 4 murs au maximum. Il est important de bien gérer l’about des murs
pour un meilleur gestion du quantitatif des surfaces et des volumes des
matériaux dans les murs.

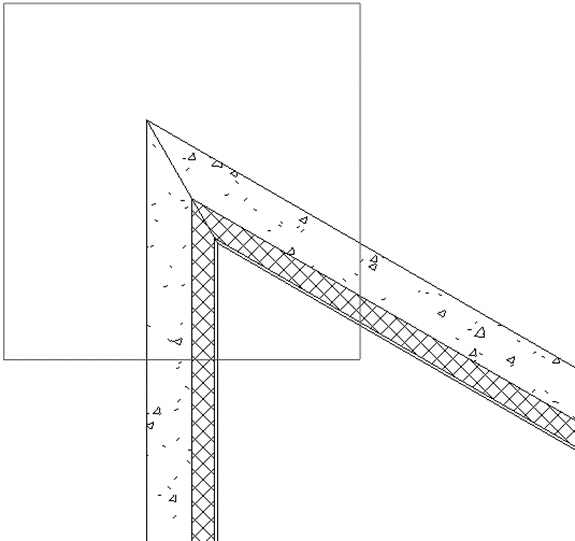

Onglet :

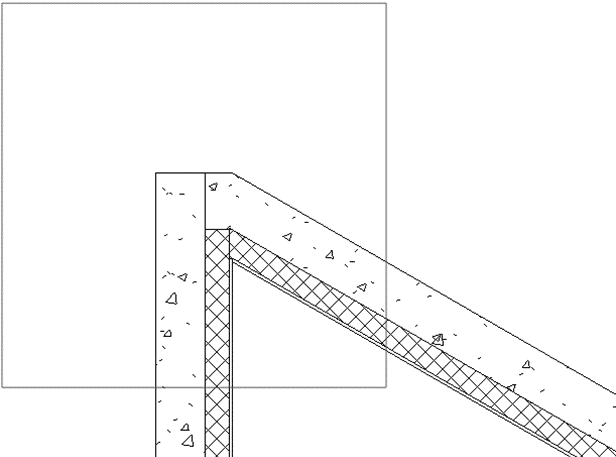

Droit :

Astuce : Utiliser les boutons « Précédent »
ou « Suivant » pour choisir une solution.

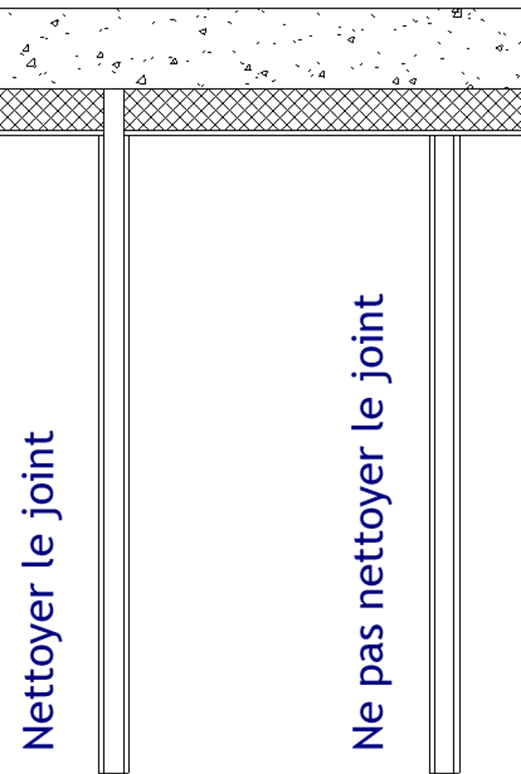

Autre fonction de l’outil « Jonction
de murs » est de pouvoir gérer l’action de « Nettoyer
le joint » ou de « Ne pas nettoyer le joint »

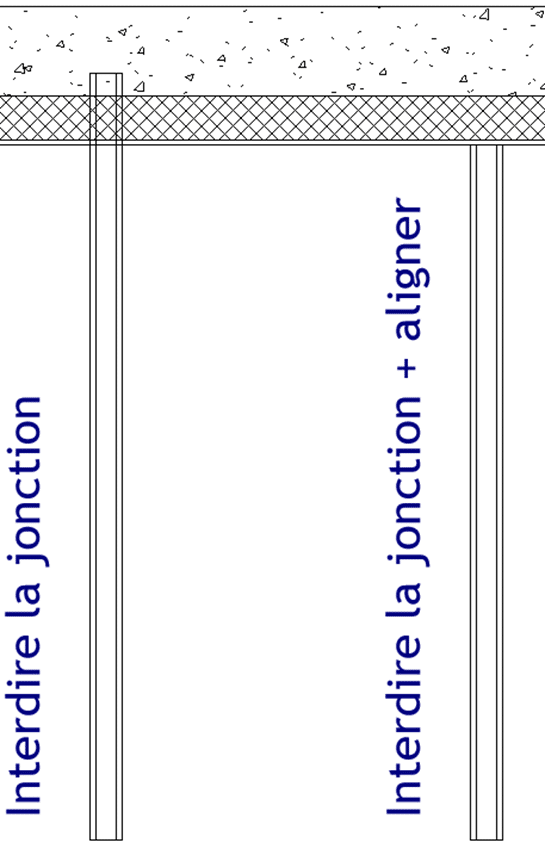

mais aussi « Autoriser la jonction » ou « Interdire
la jonction »

La différence entre « Ne pas nettoyer le joint » et « Interdire la jonction » est que la première solution permet de garder un lien d’attachement entre les murs. « Interdire la jonction » permet de placer le mur à l’emplacement désiré puis d’utiliser la commande « Attacher la géométrie ».
