Home Plan est un logiciel de conception de plan 2D et de rendus 3D extrêmement simple et rapide à prendre en main. C’est un logiciel full web, le rendant disponible sur tous les navigateurs web.
Dans cet article nous allons voir comment réaliser un rapport de présentation client en PDF
Avec son environnement simple, vous pouvez concevoir différents types de vue 2d ou 3D
Dans l’onglet « Plan », dans la barre d’outils en bas de votre écran, générez des coupes et des élévations de votre projet à l’aide de l’outil « Coupe verticale / élévation ». A l’aide du curseur de votre souris, positionnez la coupe sur le mur à couper ou positionnez-vous à l’extérieur des limites de votre projet pour générer l’élévation Nord, Sus, Est ou Ouest.
Exemple de coupe
Exemple d’élévation
Dans l’onglet « Photos », cliquez sur « + » pour ajouter une caméra
Cliquer un premier pour placer la caméra à l’intérieur ou à l’extérieur de votre projet puis à l’aide de gizmo de la caméra pour l’orienter.
- Déplacer la caméra sur les axes X et Y
- Rotation de la caméra autour de l’axe Z
- Déplacer la caméra en hauteur
- Orienter le point de vue pour regarder ver le haut et vers le bas
Vous pouvez utiliser les propriétés de la caméra pour gérer sa position et les angles sur X, Y et Z mais aussi l’angle du champ de vision.
Dans la palette de « Configuration de la caméra », vous avez accès à plusieurs modes
- Mode de projection
- Perspective
- Orthogonal
En mode orthogonal, vous pouvez créer des rendus des vues en plan selon les étages.
- Mode de rendu
- Filaire : Maquette blanche
- Plein : Maquette avec les matériaux
- HD : Rendu HD des matériaux

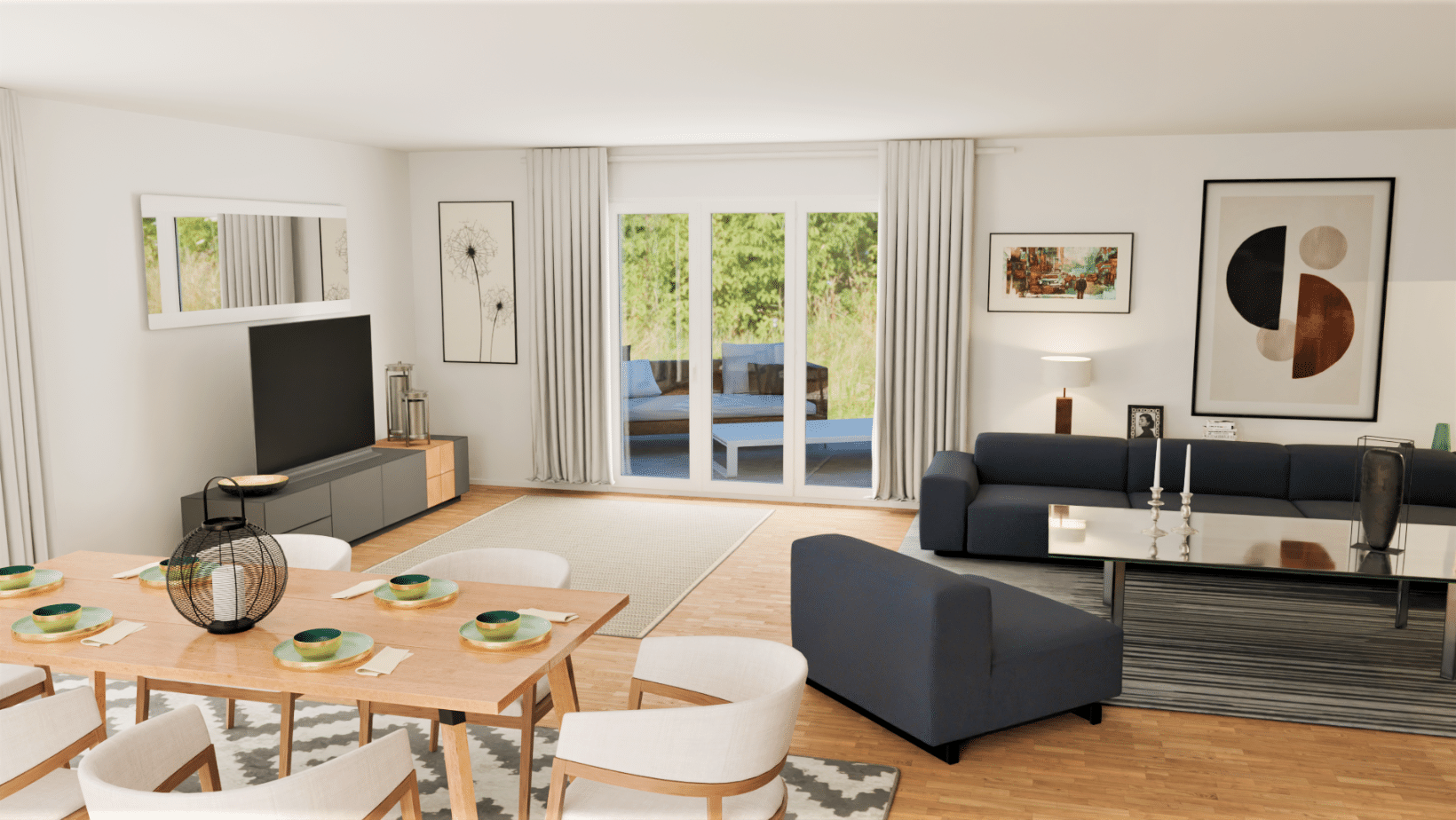

- Rendu photoréaliste
Pour les rendus photoréaliste, le calcul est externalisé de la machine de l’utilisateur.
- Guides de composition
Permet de générer une grille pour axer la caméra par rapport à un point.
Exemples :
Filaire
Plein
HD
Rendu réaliste
Dans l’onglet « Insertion », créer une insertion paysagère de votre projet dans son environnement existant.
Pour cela dans la barre d’outils, utilisez l’outil « Changer l’arrière-plan » pour insérer votre photo.
A l’aide du curseur de la souris, orientez la position de la caméra. Avec la molette de la souris montez ou descendez la caméra. Avec le clic droit de la souris, avancez ou reculez la caméra.
En cliquant sur « Bloquer la caméra » pour figer la position et à l’aide de « Tracer le masque » permet de créer un masque pour laisser la priorité à l’image d’arrière-plan.
Dans l’onglet « Studio vidéo », utilisez la barre de commande « Timeline » pour créer une caméra en cliquant sur « + » et définir un point de départ et un point d’arriver.
Dans les propriétés de la caméra, choisir les informations pour la caméra de départ et la caméra de fin.
Pour créer un rapport des différentes vues créées. Cliquez sur l’onglet “Projet”
Allez dans Exporter. Choisissez les vues à inclure dans le rapport et cliquer sur bouton « Exporter ».
