Les détails avec le module BIM RCD de SOFiSTiK
Les fonctionnalités essentielles de SOFiSTiK Reinforcement Detailing (RCD) permettent entre autres à l’utilisateur opérant sur les projets à l’échelle européenne de travailler avec des outils dimensionnés pour le travail de rendu graphique en proposant des automatismes clés pour la génération de détails et favorisant les gains de temps de production de livrables.
Petit aperçu des fonctionnalités du Plugin :
1/ La numérotation, l’annotation et les schémas

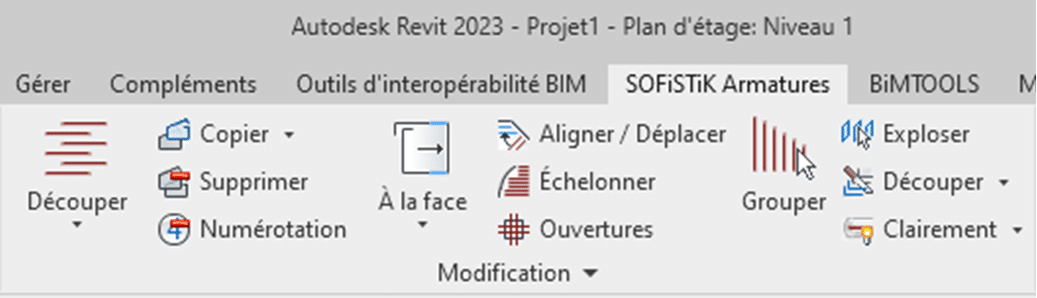

2/ Les outils de modification du ferraillage (placé au préalable avec Revit Structure)

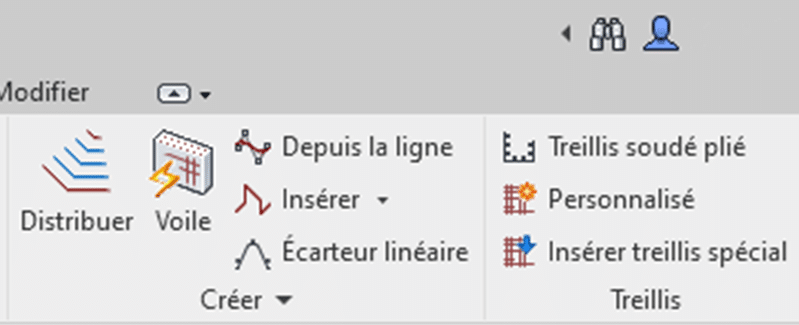

3/ Les aides à la création contextuelle
4/ La navigation, les nomenclatures et les paramétrages
Workflow global sur la solution
Lorsque vous travaillez avec l’armature SOFiSTiK, le processus suivant est recommandé :
1/ Préparez votre feuille de renforcement en plaçant toutes les vues et sections requises
2/ Créez votre modèle de renforcement en plaçant et en alignant toutes les barres d’armature et les treillis.
3/ Documentez le ferraillage en fixant la numérotation, en ajoutant des schémas de façonnage, cotations et annotations, en générant nomenclatures et listes d’éléments de ferraillage, etc.

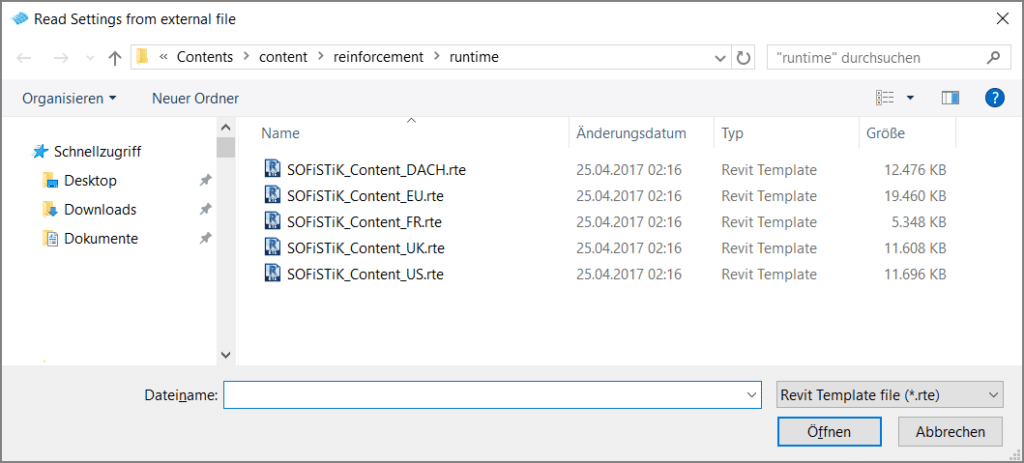

4/ Autres : Les content Pack pour les projets à l’échelle européenne
- Gabarit de projet types
- Catalogues de formes de barres
- Les familles d’annotations
- Les gabarits de nomenclatures (carnet) modifiables selon la charte graphique de votre bureau d’étude
C’est parti pour 3 grandes catégories de possibilités sur le plugin :
- Les outils d’annotations automatiques pour le ferraillage
- La création des schémas de façonnage
- Les nomenclatures d’armatures et de façonnage

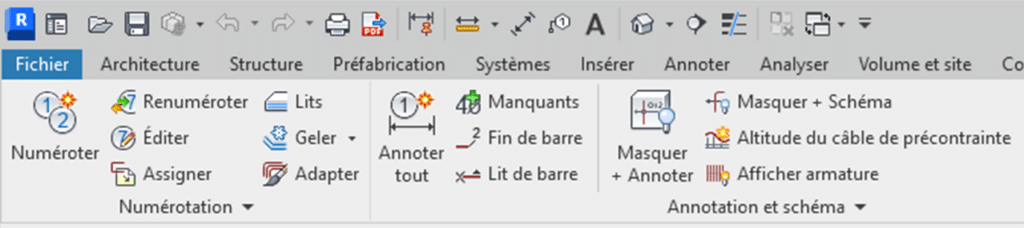

Les outils d’annotations automatiques pour le ferraillage

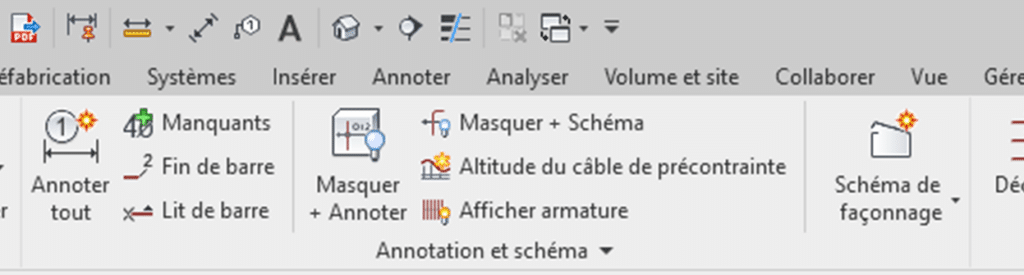

Le plugin vous met à disposition diverses commandes d’annotation pour numéroter les barres, insérer des étiquettes et masquer des armatures si nécessaire.

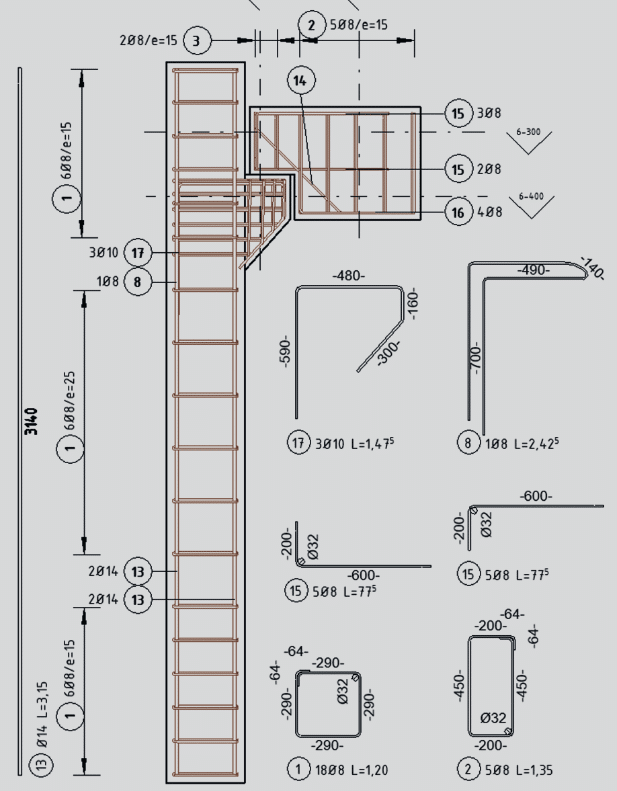

Exemple de résultats :
Toutes les annotations sont personnalisables !
La création des schémas de façonnage

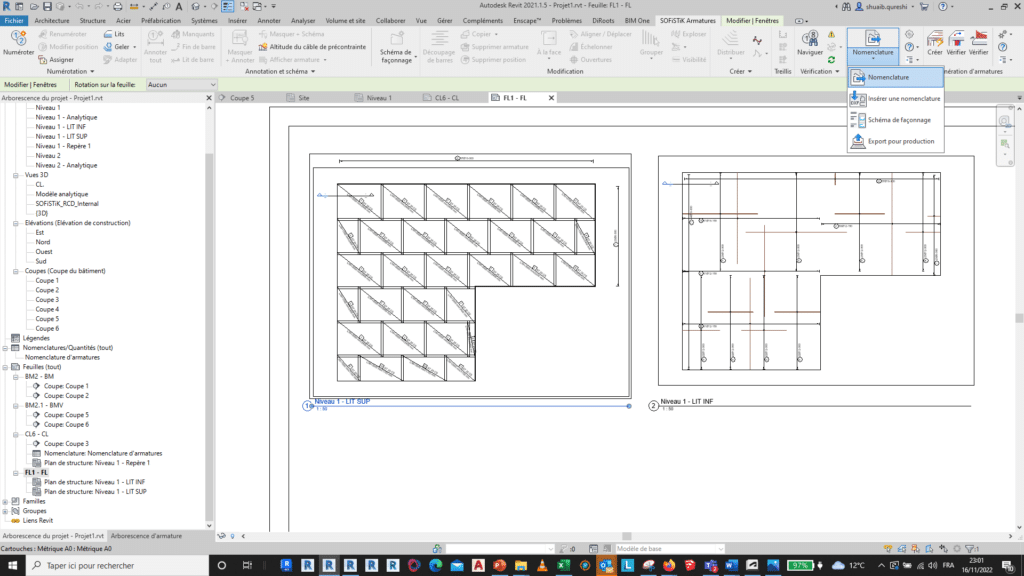

Le plugin vous permet de générer des schémas de façonnage et de les placer un à un directement sur les plans (feuilles).
Utiliser donc la commande « Schéma de Façonnage »
Exemple de résultats :

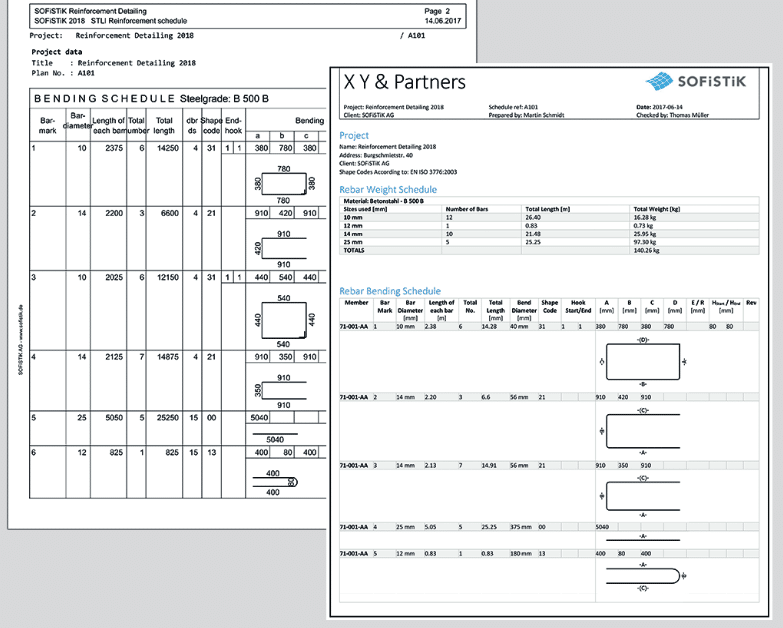

Les nomenclatures d’armatures et de façonnage
Grâce à ce plugin, générez des nomenclatures de façonnage pour les barres et treillis soudés, y compris les schémas de découpe pour les treillis selon différentes normes.
N’hésitez pas à utiliser les gabarits standards ou personnalisez les pour convenir aux standards de votre entreprise.

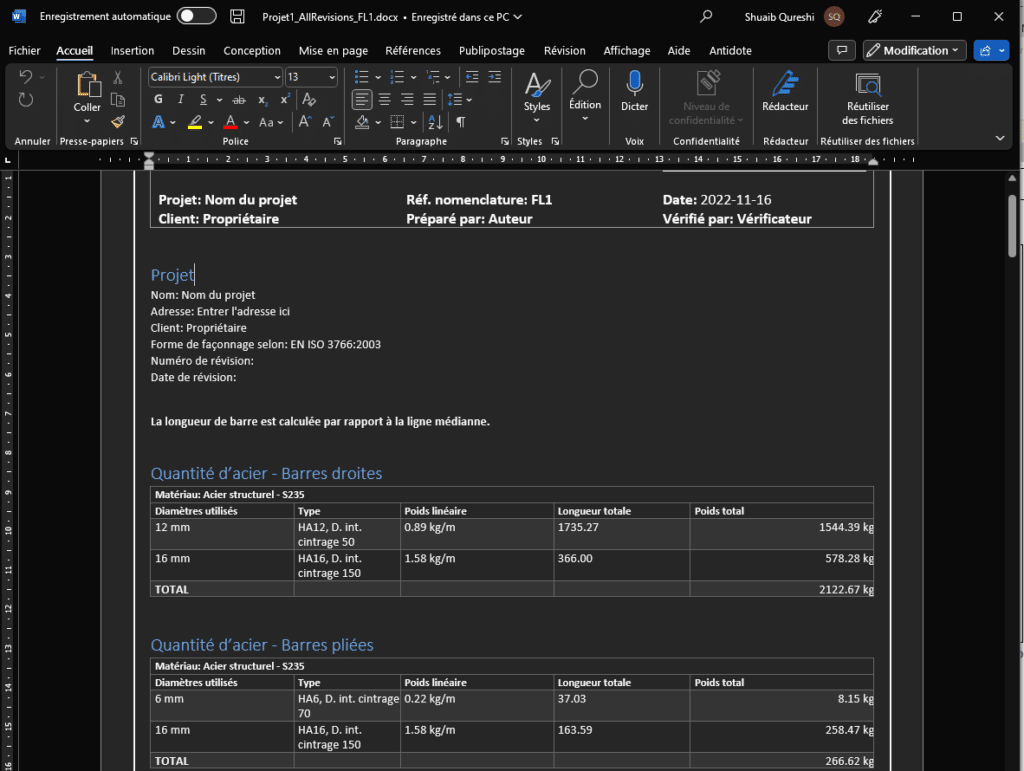

Toutes les nomenclatures sont exportables au format DOCX et PDF.
