3D FEM Ultimate / Ultimate 50

SOFiSTiK 3D FEM Ultimate / Ultimate 50
Les paquets haut de gamme pour l’ingénierie structurelle

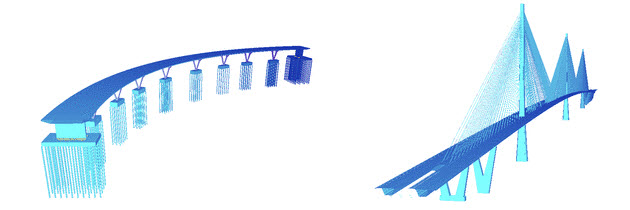

Les paquets 3D FEM Ultimate et Ultimate 50 fournissent les outils nécessaires aux analyses les plus poussées du génie civil et des ouvrages d’art. L’utilisation de la technologie CABD pour la création graphique d’axes de pont paramétriques et de sections de poutre Maître pour interpolation vient s’ajouter à la saisie graphique en environnement Autodesk® AutoCAD® de l’add-on SOFiPLUS. Tous les types de projets notamment en béton précontraint ou composites peuvent être traités grâce à l’utilisation d’éléments pré- ou post-contraints de type poutre ou coque, aux dimensionnements ELU et ELS et aux vérifications de contrainte.

De plus, la non-linéarité géométrique (théorie du 3 ème ordre) incluse dans ce paquet permet l’analyse d’éléments câble et le calcul de problèmes de flambement/déversement. Le calcul de charges de trafic par la méthode des lignes d’influence ainsi qu’une vaste bibliothèque de charges de trafic et ferroviaires sont disponibles. Enfin les technologies SOFiSTiK de pointe, telles que DYNA pour l’analyse dynamique et HASE pour la simulation de solides semi-infinis, peuvent être ajoutées comme extension du paquet.

Ultimate 50 comprend toutes les fonctionnalités du paquet 3D FEM Ultimate pour des projets limités à 50m x 50m x 20m.

Les fonctionnalités

  • Éléments Finis 3D de type poutre, coque, dalle et voile.
  • Éléments Finis 3D de type poutre, pieu, coque, dalle et voile
  • Sections de poutre quelconques et Sections Maître avec définition graphique
  • Poutre en T et T-inversé comme élément fini poutre
  • Valeurs propres
  • Modélisation graphique d’axes paramétriques (CABD)
  • Pré- et post-contrainte d’éléments de type poutre et coque
  • Simulation des phases de construction et effets dépendant du temps pour les systèmes hybrides et le phasage de sections
  • Génération et calcul automatique des appuis élastiques de systèmes 2D issus de modèles BIM 3D
  • Dimensionnement 3D B.A. à l’ELU et l’ELS selon diverses normes (p. ex. EN 1992 avec ANs: NF, BS, EHE, FIN, IDM; BS 8110, SNIP)
  • Dimensionnement ELU et ELS et vérification de contraintes pour sections composites et précontraintes
  • Calculs spécifiques aux ponts routiers selon la « Nachrechnungsrichtlinie » allemande
  • Lois de comportement de ressort (aussi non-linéaire)
  • Eléments poutre BA et acier non-linéaires
  • Analyses géométriques non-linéaires (analyse de câbles, flambement de coques etc.)
  • Dimensionnement acier selon l’Eurocode (EE, EP avec classification automatique des sections de classes 1-3 et détermination automatique des aires effectives pour la classe 4)
  • Évaluation des lignes d’influence et bibliothèque de charges de trafic (route et rail)
  • Post-traitement graphique interactif et impression
  • Intégration de résultats d’éléments surfaciques

Configuration requise

  • Pour une modélisation graphique avec SOFiPLUS, une licence AutoCAD® ou AutoCAD® OEM est requise.
  • Pour un accès complet à la modélisation BIM, Autodesk® Revit® est requis.
